WESTFALIA Ausstattung im VW Bus T3

Probleme & Lösungen

4 Kommentare //

  Erst dachte ich, "mal wieder Pech gehabt, nur bei mir wackelt der Tisch hin und her in den Kurven". Einfach wäre, den Tisch abzuschrauben, und samt Rohr hinten im Bus hinzulegen während der Fahrt. Aber das kann´s ja auch nicht sein. Doch nach bisschen Umhören durfte ich feststellen, dass dieses Problem weitaus mehr Leute in ihren WESTFALIA Ausstattungen haben, als ich angenommen hätte. Also doch! Ihr kennt es also auch! Dieses von einem Knarzen und Quitschen begleitete Verdrehen des Rohrbeines samt Tisch bei mehr oder minder flotter Kurvenfahrt. Und dann verbiegt man sich dabei, die Klemmschraube doch noch etwas mehr anzuziehen, aber vergebens. Der Tisch bleibt in Bewegung. Wo es dran liegt, und wie simpel eine gute Lösung aussehen kann, das findet sich hier im Beitrag.

  Im Inneren des Schrankes sitzt verschraubt dieses Kombi-Teil aus Durchführung & Klemmung. Es besteht streng genommen aus 3 Einzelteilen. Einmal ist da das winklige Rahmenteil, gleich einem Gehäuse, das im Schrank angeschraubt ist. In diesem sitzt das Durchführungsrohr mit außen angeschweißter Vierkant-Mutter. Und in das Rohr beweglich eingehangen findet sich noch ein kleines, gebogenes Blech, welches mittels der Klemmschraube gegen das Rohrbein des Tisches drückt, um dieses an Verdrehung zu hindern. So weit die Theorie.

  Schon beim Begutachten in der Hand fällt auf, dass das Rohr lose im Gehäuse steckt, nur oben verbördelt ist, und einzig durch die Vierkantmutter gegen Verdrehen gesichert sein soll. Das geschieht durch die Tatsache, dass die Vierkantmutter in eine Aussparrung des Gehäuses ragt. Diese formschlüssig gedachte Lösung hat im Falle diesen Falles allerdings eine eklatante Schwachstelle. Denn die Mutter ist deutlich schmäler, als die Aussparrung. Das bedeutet per sé, dass sich im Bereich von etwa 3 Milimetern das Rohr zum Gehäuse verdrehen kann.

  Dass das tatsächlich von Anbeginn so war, vermute ich stark, denn auch dort, wo die Mutter nicht anliegt, ist der Spalt genau so breit. Eingearbeitet hat sich über die Jahre also eher nichts, aber irgendwas gelöst hat sich in jedem Fall. Sei´s drum. Wie viel sich diese 3 Milimeter Dank des langen Hebels am Ende des Tisches bemerkbar machen, zeigt sich oben rechts am Foto sehr deutlich. Einen stramm passenden Blechstreifen habe ich daher in diesen Spalt getrieben, und anschließend bündig abgeflext. Damit wäre schonmal diese Bewegung des Rohres im Gehäuse ein- für allemal Geschichte.

      Dunkelrot: Vierkant-Mutter       Hellrot: Eingetriebener Blechstreifen       Lila: Sicherungslasche vom Klemmblech

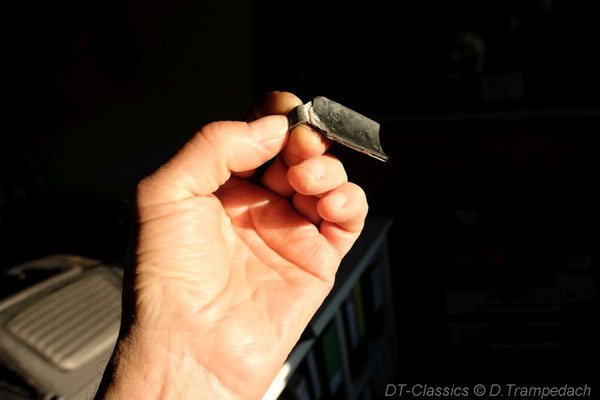

  Mittels eines stabilen Schraubendrehers läßt sich die kleine Sicherungslasche des gebogenen Bleches ohne große Mühe hochbiegen. Anschließen läßt sich das Blech entnehmen.

  Im weiteren Verlauf der Optimierung habe ich nun auf das Blech ein Stückchen Gummi geklebt. Das paßt vom Luftspalt her prima, denn der Durchmesser vom Durchführungsrohr der Halterung ist um einige Milimeter größer, als der des Rohrbeins vom Tisch. Um flächig Druck auf die Verklebung zu bekommen, habe ich denn Vorgang optimaler Weise auf dem Tischbein selbst vorgenommen. Ein Stückchen Papier o.ä. untergelegt macht Sinn, damit kein Kleber (hier Epoxid-Harz) an des Rohr gelangt. Dann alles mit stabilen Gummiringen fixiert.

  Was abschließend zu tun bleibt, ist der wenig komplizierte Zusammenbau der Klemmung. Dazu empfehle ich, die Sicherungslasche des Bleches nicht zu eng und nicht völlig spielfrei zuzupressen. Es kann dann nämlich sein, dass nicht mehr genügend Spiel bleibt, um das Blech später mittels Klemmschraube an das Rohrbein zu drücken.

Dann ist die gesamte Klemmung

wieder im WESTFALIA Schrank anzuschrauben.

Klemmschraube, Tischbein + Tisch rein, und -

TEST!!
